久安大拉桿波紋補償器廠家今天給大家詳細的介紹一下大拉桿波紋補償器的結構和使用方法，詳細的大拉桿補償器價格可咨詢久安補償器廠家。

大拉桿波紋補償器產品結構

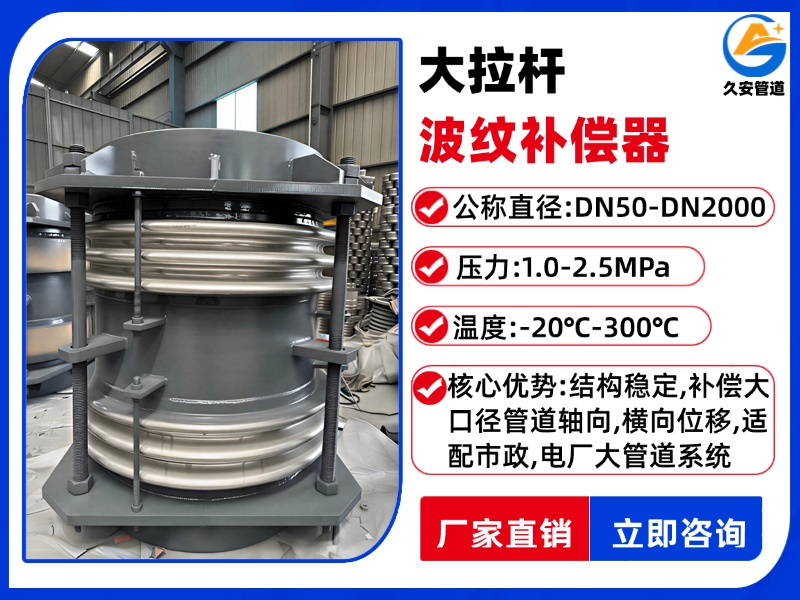

大拉桿補償器是由兩個波紋軟管、兩個端管、一個中間管和若干個大拉桿組成，如圖所示。

橫向大拉桿波紋補償器產品優點

大拉桿補償器通過波紋管的角偏轉可吸收管道的橫向位移，具有補償能力大，對縱向管段無內壓推力的優點，

不能平衡縱向管段的內壓推力。大拉桿補償器可用在L型和Z型管段上。

大拉桿橫向型波紋補償器(DH型)

這類波紋補償器可通過角偏轉吸收各方位的橫向位移,且補償量較大,對支座無壓力推力作用,結構簡單,

在各種位移量大的L型和Z型管段上應用較廣。在此以大拉桿橫向型波紋補償器為例,說明其應用的場合,見圖15～圖17。

大拉桿波紋補償器產品工作原理

橫向大拉桿波紋補償器中的大拉桿在平衡橫向管段的內壓推力和吸收管段橫向位移時使補償器變形起著重要作用，

大拉桿橫向波紋補償器受力變形的工作狀態。當縱向管段的內壓推力使縱管段伸長并使兩側直管段向縱向位移時，

大拉桿承受內壓推力起固定作用，避免補償器的波紋軟管伸長拉破。

這時管道補償器的中間管和波紋管只承受內壓圓周應力，而不承受內壓軸向力，即內壓軸向力σθ為零，改善了補償器的受力狀態。

當橫管段因溫度變化或因內壓推力產生位移時，大拉桿組成的矩形結構可以作平行四邊形的變形，

這時補償器兩端波紋軟管發生相反的一側拉長一側壓縮的變形，使橫管段在橫向自由位移，吸收了應力。

久安大拉桿波紋補償器廠家提醒您安裝和使用時應特別注意以下幾點：

（1）復式大拉桿波紋補償器可以垂直安裝，也可以水平安裝。水平安裝時若補償器公稱直徑較大，應在補償器中間接管下設置支撐托架，

以防止中間接管

由于內部介質及本身自重的影響而發生位移使力傳到波紋管上，造成補償器的損壞。

（2）補償器的大拉桿在運輸中起固定作用，兩端撐板的螺母是緊固的。安裝后，應將靠近中間接管側的螺母松開，

以便使補償器在受力時能夠伸縮。兩端帶有球面墊圈的螺母要根據補償器的工作行程緊固定位，工作行程應根據管段的設計距離進行計算并不能超過補償器標注的補償值。

（3）不允許用金屬補償器變形（壓縮、拉伸、扭轉）的方法調整管道的安裝偏差，以免影響補償器的正常功能，降低使用壽命和增加管系、設備及支承件的載。

以上便是久安大拉桿補償器廠家所收集整理的關于大拉桿補償器的相關介紹，不明白的朋友可直接撥打我們的服務電話咨詢。
