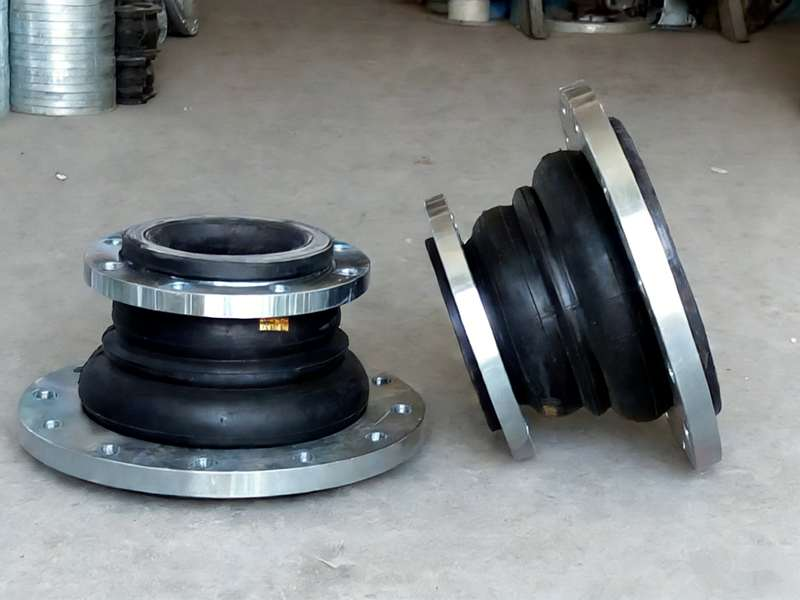

同心異徑橡膠接頭
目錄導航
異徑橡膠接頭（核心含同心異徑橡膠接頭）是專為管道變徑場景設計的柔性連接件，通過兩端不同口徑的結構設計，實現不同通徑管道的平穩過渡，同時兼具橡膠接頭的減震、補償功能，解決常規變徑部件剛性連接易滲漏、震動傳導的痛點，成為市政、工業、建筑等行業管道系統的必備配件。本文從產品特性到采購運維全鏈路解析，助力精準選型、保障管道系統高效運行。
異徑橡膠接頭以天然橡膠、三元乙丙（EPDM）、丁腈橡膠為基材，采用一體硫化成型工藝，核心分為同心、偏心兩類，其中同心異徑橡膠接頭因兩端軸線重合、流量阻力小，應用廣泛。產品通過多層簾子布增強層與鋼絲圈加固，搭配碳鋼或不銹鋼法蘭，既實現不同口徑管道的密封連接，又能吸收震動、補償輕微位移，兼顧變徑與柔性適配雙重需求。
核心用途聚焦變徑場景：市政給排水管道變徑處、泵閥進出口（適配不同口徑設備）；高層建筑給排水立管與橫管變徑連接；工業管網分支、匯合處的口徑過渡；供熱、空調系統管道粗細銜接處；環保污水處理管道變徑及減震需求，同心款尤其適配對流量平穩性要求高的場景，如精密流體輸送管道。

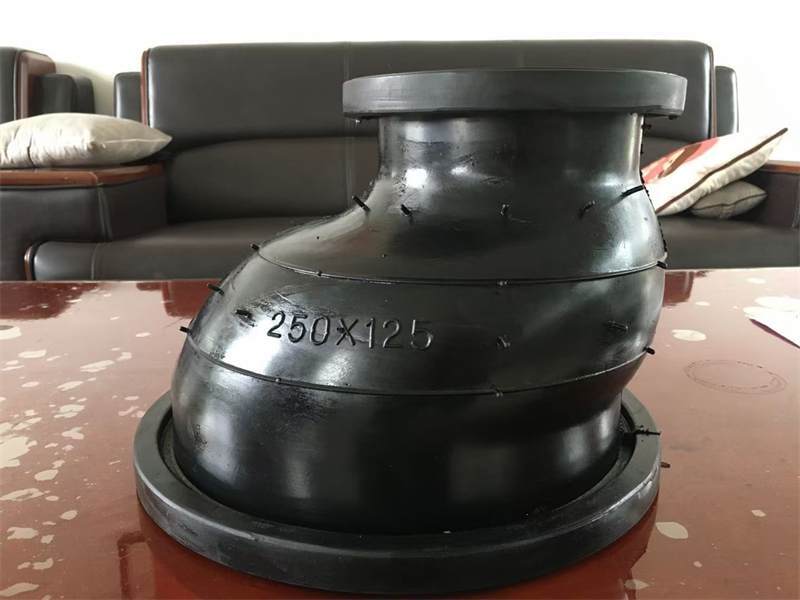

異徑橡膠接頭按結構分為同心（T型）、偏心（P型），按工作壓力劃分為KXT-10（1.0MPa）、KXT-16（1.6MPa）兩大主流型號，規格以“大端公稱通徑/小端公稱通徑”標注，覆蓋常用變徑組合，具體分類如下：
常規小口徑變徑：DN50/DN32、DN65/DN50、DN80/DN65，同心款為主，天然橡膠/EPDM材質現貨，48小時內發貨，適配小型管道變徑
中頻常用變徑：DN100/DN80、DN150/DN100、DN200/DN150，同心/偏心可選，法蘭材質可定制304不銹鋼，工業場景高頻選用
大口徑定制變徑：DN250/DN200至DN800/DN600，按需定制橡膠材質與法蘭厚度，同心款需保證同軸度精度，適配大型管網變徑
備注：同心異徑橡膠接頭默認國標法蘭連接，偏心款適配管道坡度需求，特殊場景可定制螺紋連接，滿足非標安裝需求。
1. 核心結構

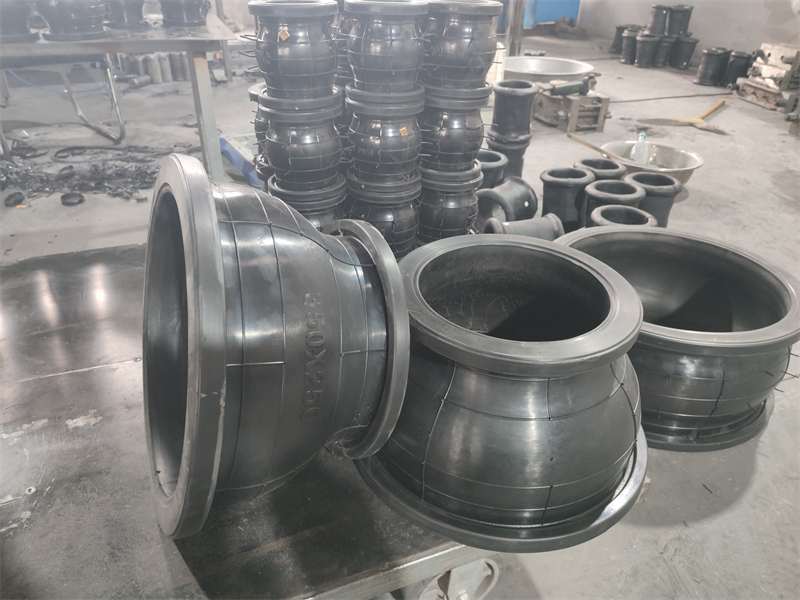

同心異徑橡膠接頭采用“變徑復合強化結構”：內層橡膠為漸變口徑設計，貼合流體流動軌跡，減少阻力；中間增強層為5-8層浸膠簾子布與雙層鋼絲圈，按變徑弧度纏繞，確保不同口徑銜接處的抗壓強度；外層橡膠添加抗老化成分，適配戶外及復雜環境；兩端法蘭按對應口徑精密鑄造，同心款法蘭軸線嚴格對齊，保障安裝同軸度。
2. 作用特點
變徑適配性強：同心款實現不同口徑管道平穩過渡，流量阻力比剛性變徑部件低30%，無流體滯留死角
減震補償優異：可吸收管道震動60%以上，軸向伸縮±8mm，橫向位移±12mm，緩解變徑處應力集中問題
密封性能穩定：一體硫化工藝使橡膠與法蘭、變徑部位無縫銜接，同心結構避免因偏心導致的滲漏風險，常溫工況密封壽命達4-6年
安裝便捷高效：重量輕于剛性變徑部件，無需復雜定位工具，同心款可快速對齊管道軸線，縮短施工周期
1. 價格區間
價格受變徑組合、橡膠材質、法蘭類型及采購量影響，同心款因同軸度加工要求高，單價比同規格偏心款高10%-15%，廠家直供參考價格如下（批量采購50件以上享10%-18%優惠）：
常規小口徑變徑：58元-168元/件，天然橡膠+碳鋼法蘭款，EPDM材質單價上浮20%
中頻常用變徑：188元-568元/件，同心款+304不銹鋼法蘭，比碳鋼法蘭款單價高40%
大口徑定制變徑：680元-2800元/件，按變徑組合、橡膠配方及法蘭規格核算精準報價
2. 技術參數
| 一、主要連接尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN大 × DN小 | 長度(mm) | 軸向位移(mm) 拉伸 | 軸向位移(mm) 壓縮 | 橫向位移(mm) | 角向位移 (a1+a2) | DNx × DNh | 長度(mm) | 軸向位移(mm) 拉伸 | 軸向位移(mm) 壓縮 | 橫向位移(mm) | 角向位移 (a1+a2) |
| 80 × 40 | 180 | 20 | 30 | 45 | 35° | 200 × 100 | 200 | 22 | 30 | 40 | 35° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35° | 200 × 150 | 200 | 22 | 30 | 40 | 35° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35° | 200 × 125 | 220 | 25 | 35 | 40 | 30° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35° | 250 × 200 | 220 | 25 | 35 | 40 | 30° |
| 100 × 65 | 180 | 20 | 30 | 45 | 35° | 300 × 200 | 220 | 25 | 35 | 40 | 30° |
| 100 × 80 | 180 | 20 | 30 | 45 | 35° | 300 × 250 | 220 | 25 | 35 | 40 | 30° |
| 125 × 65 | 180 | 20 | 30 | 45 | 35° | 350 × 200 | 220 | 25 | 35 | 40 | 30° |
| 150 × 50 | 190 | 20 | 30 | 45 | 35° | 350 × 300 | 220 | 25 | 38 | 35 | 30° |
| 150 × 80 | 190 | 20 | 30 | 45 | 35° | 400 × 350 | 220 | 25 | 38 | 35 | 30° |
| 125 × 80 | 200 | 22 | 30 | 40 | 35° | 500 × 400 | 230 | 28 | 38 | 35 | 26° |
| 125 × 100 | 200 | 22 | 30 | 40 | 35° | 600 × 400 | 240 | 28 | 38 | 35 | 26° |
| 150 × 100 | 200 | 22 | 30 | 40 | 35° | 600 × 500 | 240 | 28 | 38 | 35 | 26° |
| 二、技術條件 | |||||||||||
| 工作壓力MPa(Kg/fcm2) | 1.0(10) | 0.6(6) | A、如介質油、酸堿物質 B、工作溫度有特殊要求 C、也可來圖來樣訂制 D、訂貨時須說明 | ||||||||
| 爆破壓力MPa(Kg/fcm2) | 2.0(20) | 1.5(15) | |||||||||
| 真空度KPa(mmHg) | 86.7(650) | 53.3(400) | |||||||||
| 適用溫度℃ | -15~115，特殊可達-30~250（特殊條件下） | ||||||||||
| 適用介質 | 水、海水、蒸氣、油、酸、堿等 | ||||||||||
注1：DN200以上接頭，高壓力、高層建筑使用，管道必須有固定支撐或固定托架，否則產品必須有防拉脫裝置(產品實際軸向力<反支撐力)
注2：主要零件材料同JGD型
1. 安裝方法
1. 預處理：清理兩端管道法蘭端面雜質、毛刺，核同心異徑橡膠接頭的變徑組合、壓力等級與管道匹配，檢查接頭無破損、法蘭軸線對齊
2. 對接安裝：選用與法蘭匹配的螺栓，加裝密封墊片，遵循“對角交叉分步擰緊”原則，扭矩控制在25-30N·m，同心款需確保兩端管道軸線重合，避免偏心受力
3. 防護措施：大口徑變徑接頭需加裝限位拉桿，防止管道運行時過度拉伸；戶外安裝需加裝防曬套，避免橡膠老化
4. 試壓驗收：水壓試驗壓力為工作壓力1.5倍，保壓30分鐘無滲漏、接頭無變形，方可投入運行
2. 使用案例
武漢市市政給排水工程：選用KXT-10型DN150/DN100同心異徑橡膠接頭，適配主干管與分支管變徑，流量平穩無阻力，運行1.5年無滲漏
北京工廠循環水系統：采用KXT-16型DN200/DN150同心款接頭，用于泵出口變徑連接，有效吸收泵體震動，保障管道變徑處密封穩定
上海高層建筑供水項目：定制DN250/DN200同心異徑橡膠接頭，適配立管與橫管變徑，同軸度精準，滿足高層供水流量需求，安裝高效便捷
1. 售后服務
質量保障：同心款承諾同軸度精度達標，質保期內非人為損壞免費維修更換
技術支持：工程師提供免費變徑組合選型、安裝軸線校準服務，復雜工況可上門勘測，出具專屬適配方案
物流售后：全國專線物流配送，常規規格48小時內發貨，定制款7-12天交付；到貨后變徑不符、同軸度偏差超標，24小時內啟動退換貨
2. 購買流程
1. 需求告知：提供兩端管道口徑、工作壓力、介質溫度，明確選擇同心/偏心類型及法蘭材質
2. 選型報價：工程師30分鐘內出具變徑適配方案，客服提供詳細報價單，明確規格、總價及質保條款
3. 合同簽訂：確認報價后簽訂購銷合同，支持對公轉賬、預付款（30%）分期支付
4. 生產發貨：預付款到賬后啟動生產，同心款額外做同軸度檢測，發貨時附帶檢測報告
5. 售后跟進：到貨提供安裝指導，質保期內定期回訪，提供終身技術咨詢與配件供應服務
關于我們

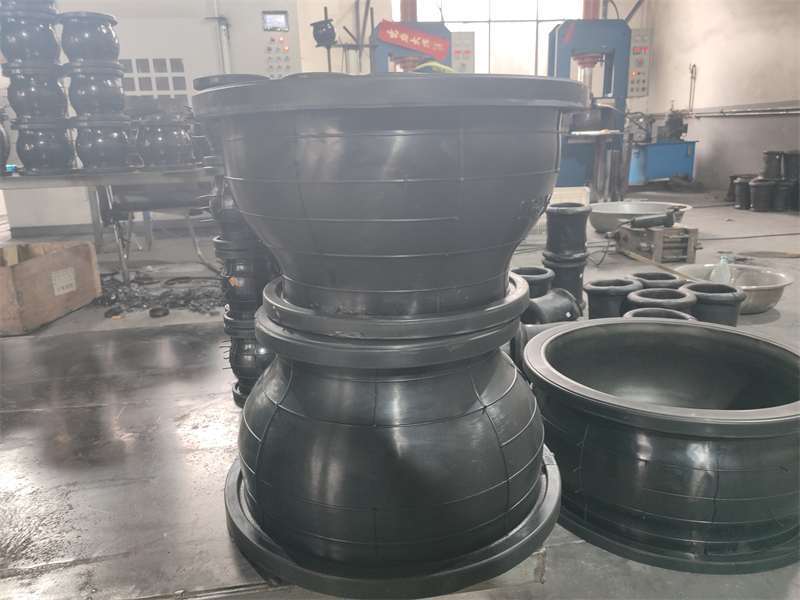

我們是專注異徑橡膠接頭研發生產的源頭廠家，擁有12年行業經驗，配備變徑專用硫化設備與同心度精密檢測儀器，可定制全規格同心、偏心異徑接頭。產品服務于市政、工業、建筑等1500余家企業，以“變徑精度達標率99%、售后響應及時”積累良好行業口碑。
聯系方式
咨詢熱線：【15517518563】（7:30-19:00在線答疑，精準適配變徑工況）
商務微信：【15517518563】（發送變徑參數，即時獲取選型方案與報價）
工廠地址：【河南省鞏義市永安路管道產業園區】（支持實地驗廠，現場檢測同心度精度）
電子郵箱：【2078565005@qq.com】（接收合同、檢測報告及技術資料）
專注異徑橡膠接頭與同心異徑橡膠接頭和偏心異徑橡膠接頭定制，精準適配各類管道變徑場景，為管道系統平穩運行保駕護航，歡迎來電咨詢選型！
