波紋補償器的生產標準

文章來源：http://www.laser029.cn 發布時間：2022-03-30 瀏覽次數：70

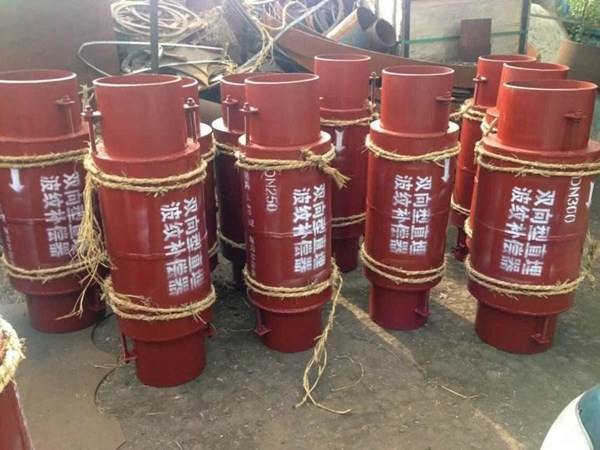

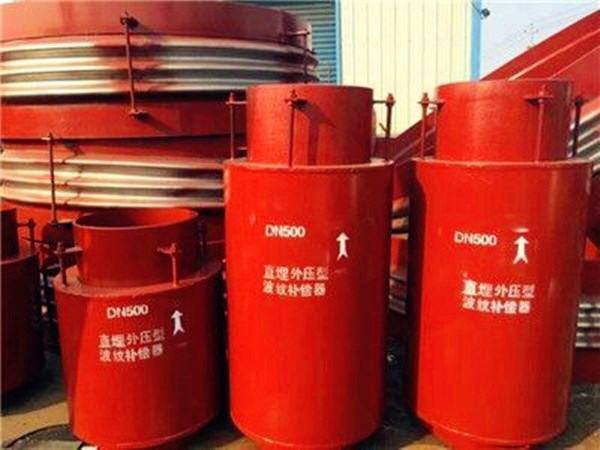

波紋管補償器也稱金屬膨脹節，是被廣泛應用于管路熱補償、隔振、降噪。自20世紀40年代以來，世界各工業國家的研究機構和生產廠家對波紋管進行了廣泛的研究。隨著工業的發展，世界各國及公司制定了一定的標準規范來指導膨脹節的工程設計。目前世界上比較有影響的膨脹節標準有美國的EJMA《膨脹節制造商協》。

日本的JISB8277《壓力容器的膨脹節》等。我國的膨脹節標準有GB1674叫壓力容器波形膨脹節》和GB12777《金屬波紋管膨脹節通用技術條件》。本文擬從標準的適用范圍、膨脹節的結構形式及設計準則等》方面對上述標準進行簡述和對比。

金屬膨脹節是用來吸收大變形的撓性元件，其變形可以是軸向位移、橫向位移、角位移或者它們的組合。由于不同行業的要求不一樣，標準能適用的膨脹節類型及應用場所也不一樣。

主要是U形波紋管形膨脹節，其結構形式與分類取決于波紋管的成型方法。

GB16749(中國)標準：

波紋補償器的類型：無加強單層或多層U形膨脹節；承載形式：吸收軸向位移、橫向位移、角位移以及它們的組合位移；應用場所：鋼制壓力容器、鋼制管殼式換熱器和常壓容器，設計壓力不大于6.4MPa。

GB12777(中國)標準：

膨脹節的類型：整體成型無加強U形、加強U形和幾形波紋管的圓形膨脹節；承載形式：吸收軸向位移、橫向位移、角位移及它們的組合位移；應用場所：管道。

EJMA(美國)標準：

膨脹節的類型：無加強u形、加強u形、幾形、矩形及v形波紋管；承載形式：吸收軸向位移、橫向位移、角位移及它們的組合位移；應用場所：對用于管道或容器沒有明確的限制，應用范圍很廣。

IISB8277(日本)標準：

膨脹節的類型：頂部為U形、幾形或U形，但頂部和底部有平行圓筒部分和形狀；承載形式：吸收軸向伸縮量，不吸收橫向位移、角位移；應用場所：固定管板式換熱器的殼程、管程或帶夾套的壓力容器等。

由于波紋補償器是一種管道特種設備，屬于非標產品，因此在使用和購買時，確定核實好工作壓力是關鍵，一般來講，金屬波紋補償器使用的工作壓力范圍是0.1－2.5MPA，即：0.1MPA、0.25MPA、0.6MPA、1.0MPA、1.6MPA、2.5MPA。_2.5MPA，通常會選擇使用不銹鋼軟管用來與管道的安裝。而矩形波紋補償器，無論材質是金屬還是非金屬的，工作壓力是不超0.1MPA，通常是幾千帕的小壓力的。因此，波紋補償器的波紋厚度，是按實際工作壓力核算出來的，如果壓力過大，壁厚也要過厚，這樣造成了波紋補償器的波紋部分，無法伸縮自如，無法正常進行工作的。像在發電、航天、鋼鐵等行業上的應用行業領域發現，波紋補償器_25KG的工作壓力時，會將選擇別的產品替代波紋補償器，這也是為了安全起見，因此波紋補償器在使用時，適合工作壓力應當為2.5MPA。
